Composer (CATIA Composer) –решение лидера рынка PLM технологий – французской компании Dassault Systemes предназначенное для создания интерактивной документации различного вида и функционального назначения на изделия любой степени сложности.
Composer это удобная и функциональная среда разработки контента, автоматизирующая процесс создания инструкций по сборке/разборке, инструкций по эксплуатации, инструкций по ТОиР, технических иллюстраций, интерактивных 3D анимаций, маркетинговых и рекламных материалов, каталогов продукции, учебных материалов, web-порталов, ИЭТР и много другого.
Удобный, простой и интуитивно-понятный пользовательский интерфейс, а также открытая XML-архитектура решения Composer позволяют широкому кругу пользователей, не имея специальных навыков в области разработки технической документации и работы в системах автоматизированного проектирования, создавать ассоциативные 2D и 3D материалы на основе конструкторских CAD-моделей проектируемых изделий.
Composer может успешно применяться в отделах продаж, маркетинга, технического обслуживания и ремонта, обучения, в конструкторских и производственных подразделениях, а также для контроля и управления процессом реализации комплексных проектов.
Composer - эффективное использование
информации об изделии
Composer обеспечивает создание технических иллюстраций, видео и интерактивных 3D материалов, которые не только улучшают восприятие информации за счёт большей наглядности, но и принципиально повышают качество создаваемой документации. Использование интерактивных графических элементов позволяет существенно сократить объём текстовых примечаний, что снижает временные и финансовые затраты на локализацию.
Composer позволяет импортировать данные из большинства современных CAD и PLM-систем непосредственно в их собственных форматах (CATIA, ProE,UG, SolidWorks) или в стандартных нейтральных форматах 3DXML/IGES/STEP. Импортированные объекты группируются в сборку, на основе которой может быть сформирована спецификация (BOM – Bill of Materials), которая, в свою очередь, может быть включена в интерактивные векторные иллюстрации (SVG,CGM).
Разработанные интерактивные документы можно сохранять в виде компактных исполняемых EXE-файлов (например, при объеме исходной CAD модели 50 Мб, *.exe файл Composer – результат конвертации этой модели в формат Composer, будет иметь объём всего 2.5 Мб). Эти EXE-файлы уже содержат встроенный бесплатный Player, благодаря чему их можно просматривать на абсолютно любом компьютере без использования каких-либо предварительно установленных программных продуктов (CAD-систем или собственно Composer).
Проекты Composer можно также сохранять в различных стандартных форматах таких, как: PDF, HTML, SVG,CGM, 3DXML, AVI, Microsoft Office и других, что позволяет использовать графические, мультимедейные, интерактивные объекты Composer в рамках традиционных электронных документов. Таким образом, Composer значительно повышает эффективность процесса создания документации, устраняя потребность в услугах дорогостоящих специалистов (фотографов, художников-иллюстраторов и т.д.) и дополнительном специализированном программном обеспечении (графические редакторы, видео редакторы и т.д.). Этот программный продукт значительно снижает себестоимость документации, а, следовательно, и изделия в целом, при одновременном повышении качества представления и восприятия материала.

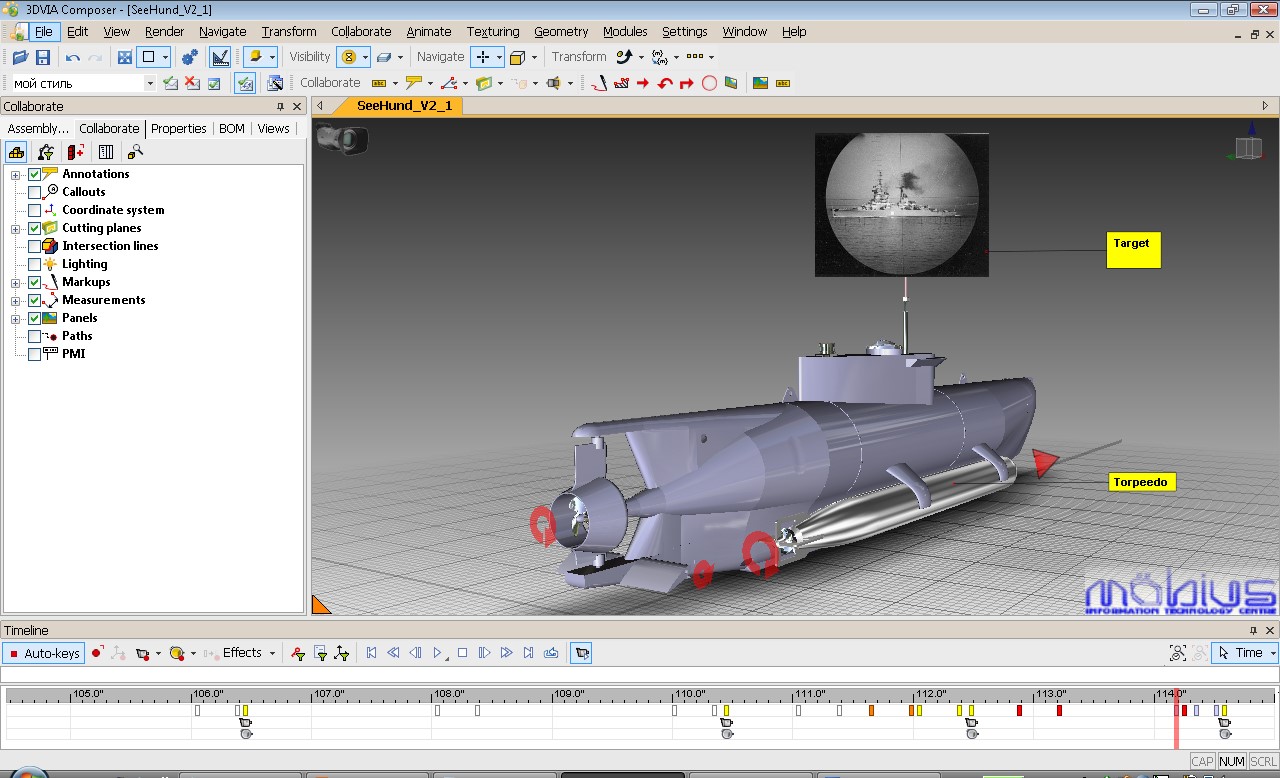

Рис.1 Техническая иллюстрация Composer
Применение Composer позволяет сократить время, затрачиваемое на корректировку и обновление документации при внесении изменений в конструкцию изделия. Обновление выполняется автоматически за счёт ассоциативной связи с конструкторской CAD- моделью. Стоимость и сроки разработки документации также сокращаются за счёт более эффективного повторного использования информации о проектируемом изделии.
Разработку документации в Composer можно начинать уже на ранних стадиях проектирования, когда конструкторская модель ещё не сформирована полностью, а на последующих стадиях, по мере завершения процесса проектирования, можно легко обновлять графический и мультимедийный контент в подготовленном шаблоне документа.
Интерактивные документы, созданные в Composer, могут быть защищены от несанкционированного распространения и использования путём назначения прав доступа к функциям просмотра, копирования и печати, установки срока возможного использования, а также полного/частичного отображения/скрытия отдельных элементов или управляемого занижения качества (точности) отображаемой 3D модели, когда геометрические параметры изделия представляют собой интеллектуальную собственность.

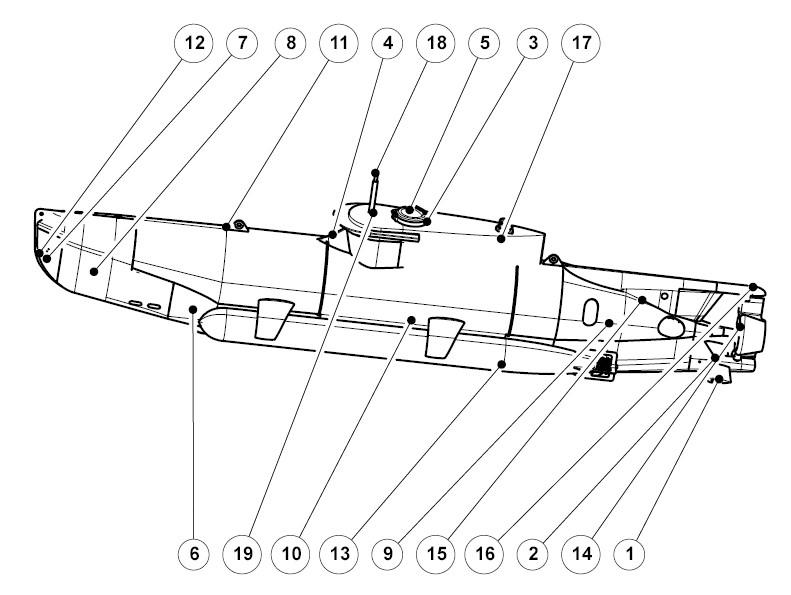

Рис.2 Интерактивная анимация Composer
Состав решения Composer:
- Composer - базовый модуль, обеспечивающий разработку интерактивной технической документации на основе конструкторских CAD-моделей изделий. Composer создан специально для разработчиков технической документации и не требует специальных навыков и знаний в области применения CAD/CAM/CAE-систем. Наглядный и интуитивно-понятный пользовательский интерфейс обеспечивает удобство и высокую производительность работы с графическими и текстовыми объектами, их свойствами, представлением. Все эти параметры могут быть сохранены в библиотеке стилей для повторного использования в новых проектах. Интерактивные анимации (процессы сборки/разборки, ТОиР, демонстрация модели изделия, аннотации и поясняющие графические элементы), высококачественные интерактивные векторные изображения (SVG,CGM) и технические иллюстрации (выноски, виды, спецификации) могут быть созданы чрезвычайно легко и быстро.
- Player- бесплатная утилита, предназначенная для просмотра проектов Composer. Эта утилита встраивается в интерактивные руководства Composer (EXE-файлы), что позволяет просматривать эти документы на любом компьютере без какого-либо дополнительного программного обеспечения. Player обеспечивает работу OLE-объектов, внедрённых в стандартные документы Microsoft Office, PDF, системы PDM (например, ENOVIA SmarTeam) и web-страницы.
- Sync и Sync Integration – эти модули обеспечивают синхронизацию и автоматическое обновление геометрии, метаданных и спецификаций при изменении исходных CAD-моделей изделий с или без применения PDM-систем.
